液动下开式堰门

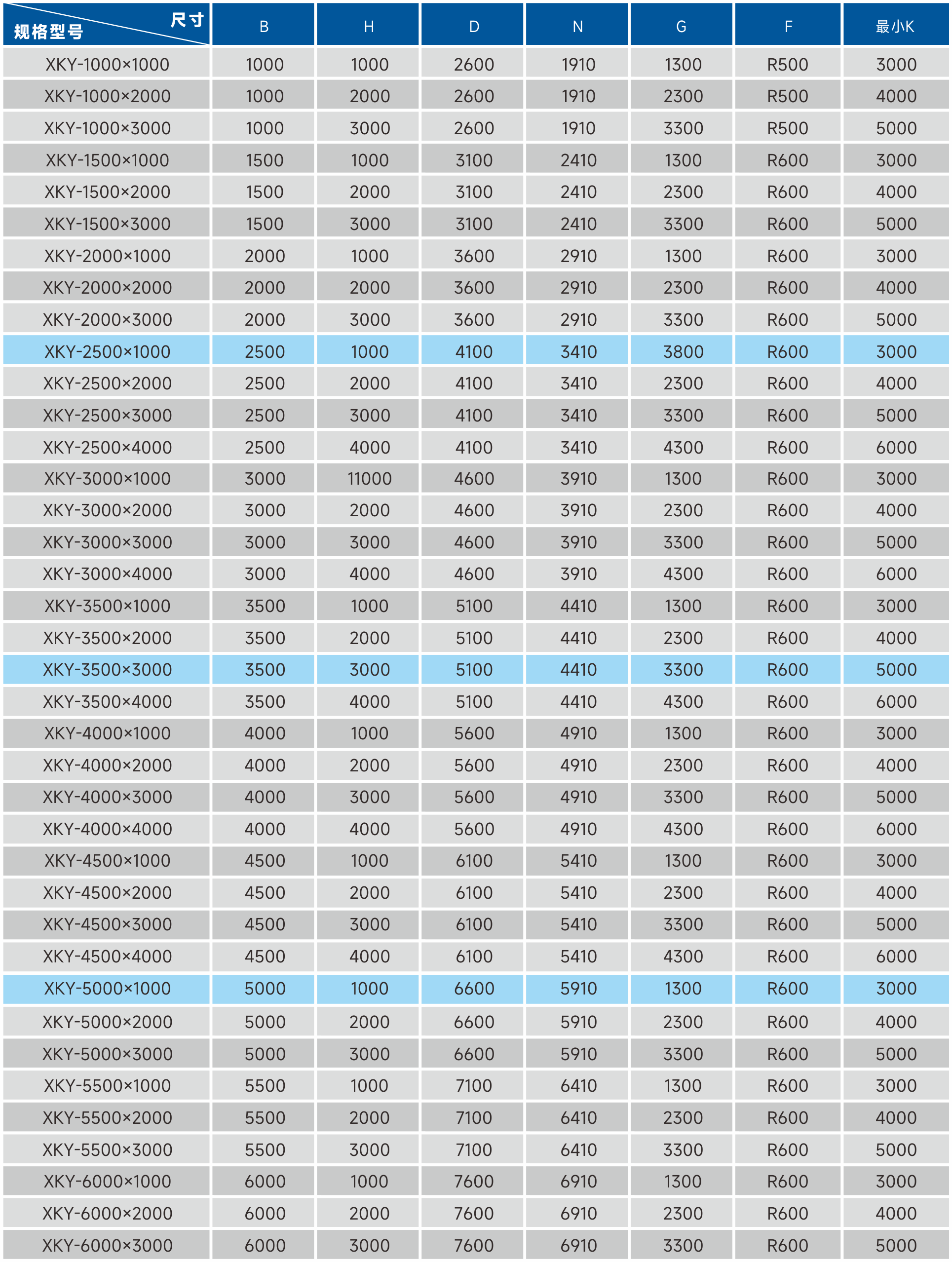

  • 型号说明：

XKY – B×H

（下开堰-宽×高）

液动下开式堰采用电动-液动联合控制:门板为不锈钢，表面工艺极其平整，误差不超过2毫米:上为椭圆镂空板，下为实心板。预埋件为不锈钢门框、不锈钢导轨、不锈钢门板、框架与导轨之间的不锈钢油缸管。通过液压系统，调节下开堰的升降:上游的水是从门板的上端溢流出来，门板可根据需要升降并且可停止在任意位置，以控制配水流量或调节上游液位，从而调节截流并的液位。当截流井液位快速上升，超过设定值后，下开堰自动降低，截流井合流水外泄，截流井液位降低。当溢流口的液位超过截流井的液位时，下开堰快速上升、避免河水倒灌。通过测量下开堰前后液位差，计算溢流量。

（1）检查地基尺寸符合图纸要求，清理凹槽中的垃圾物。
（2）将底座用膨胀螺丝固定在基坑底部小校平，平面度控制在2mm内。
（3）将下开式堰门用吊车起吊放在于底座上，用起吊装置将堰门吊住，不让堰门框架承力。
（4）调节堰门两侧的调节螺杆，使堰门垂直，垂直度控制在5mm内。
（5）制模板二次浇注下开式堰门，浇注要求见浇注工艺。
（6）待水泥凝固后才能送开起吊装置，安装完成。

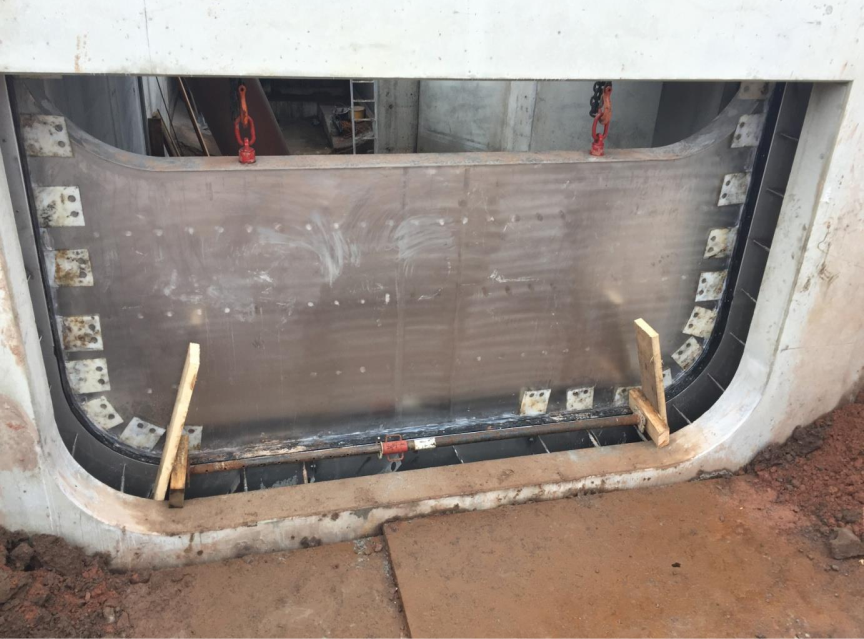

  • 图1 降低堰板，成品灌封表面

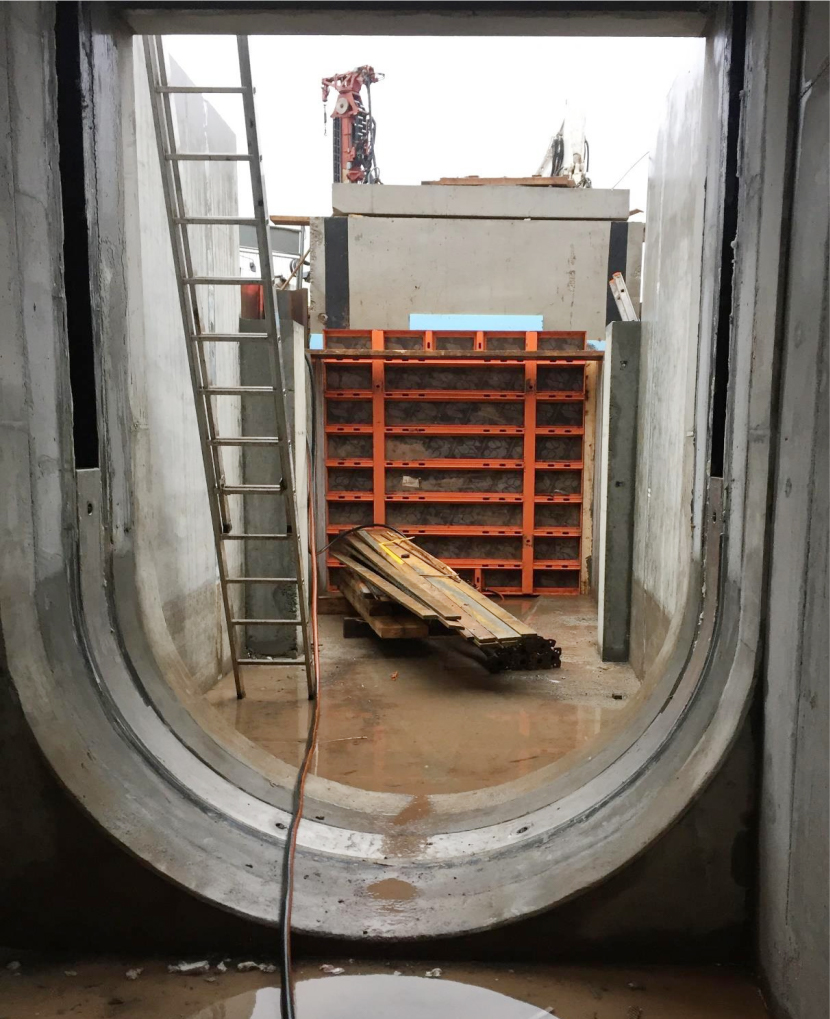

  • 图2 沿箭头方向拉出隔板，仅安装在出口侧的一侧

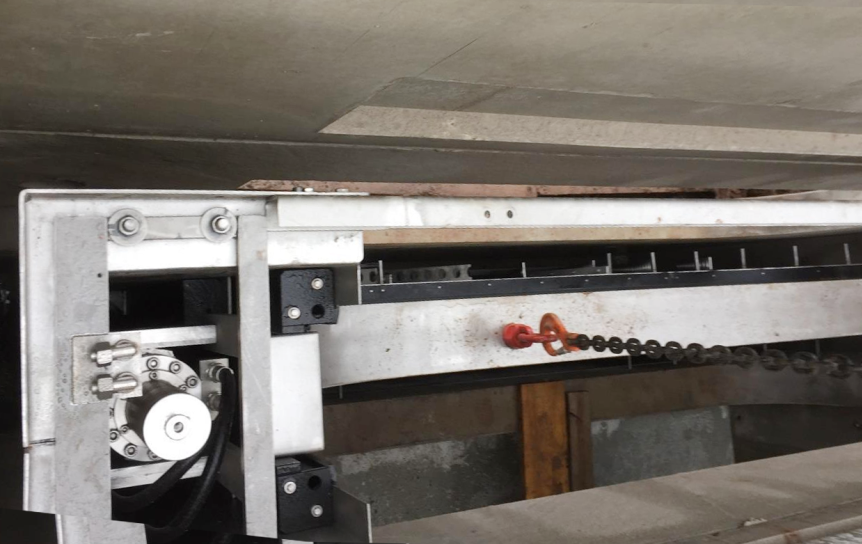

  • 图3 松开液压连接的4个螺钉连接，每侧两个拧下（4×2螺钉）并卸下安装固定装置（2个），即可弃去U型材。 除安装链条外，还要安装随车起重机的两条链条。将堰板提升到最大10厘米松开安装链，从结构上卸下链和负载杆10厘米。

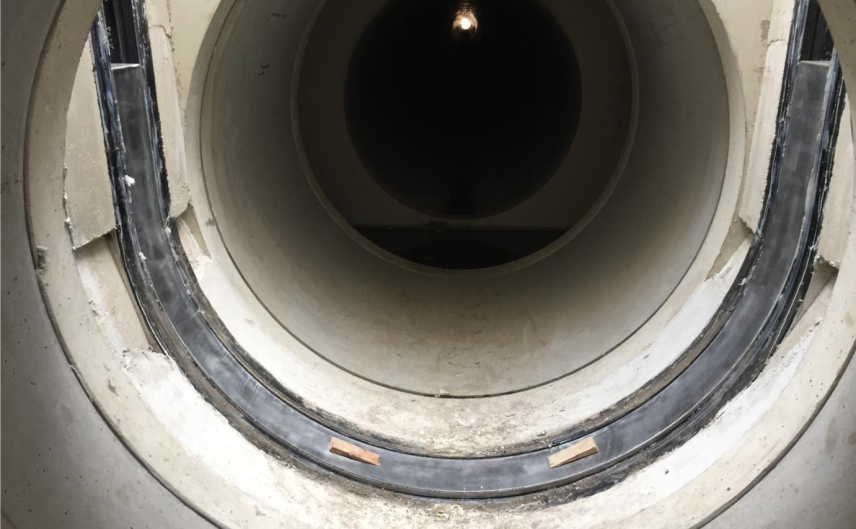

  • 图4 将堰板缓慢降低至液压缸底部，停止位置的高度。 注意出口侧的溢流堰边缘，应保持在黑色PE条上 方约2.5厘米处，且不得躺在顶部。 松开链条，松开吊环螺栓，并小心地拧上塑料塞， 并用13’开口扳手与堰的边缘齐平。 松开所有4个液压连接上的盲孔螺钉连接。
